ทีมงานเอ็นจินีโอ ได้รับโอกาส ออกแบบและติดตั้งระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์ ณ คณะสถาปัตย์กรรมศาสตร ์ มหาวิทยาลัยเชียงใหม่ แต่โจทย์ที่ได้รับครั้งนี้ไม่ธรรมดา คือระบบที่ต้องการมิใช่เพียงแต่ผลิตไฟฟ้าจากเซลล์แสงอาทิตย์แบบเชื่อมต่อสายส่งได้เท่านั้น แต่ต้องการระบบที่สามารถแสดงผลข้อมูลต่างๆแยกเป็น 3 ชุด

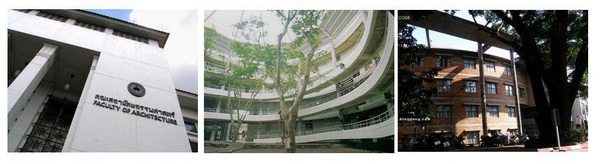

คณะสถาปัตย์กรรมศาสตร์ มหาวิทยาลัยเชียงใหม่
แต่ละระบบสามารถเปรียบเทียบข้อมูลแต่ละชุดกันได้ ซึ่งรวมถึงเก็บข้อมูลต่างๆได้ เพื่อให้นักศึกษาเข้าใจระบบการทำงาน ของระบบผลิตไฟฟ้าเซลล์แสงอาทิตย์อย่างแท้จริง โดยติดตั้งระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์ขนาดไม่น้อยกว่า 3 กิโลวัตต์ชนิดเชื่อมต่อสายส่งภายในอาคาร จำนวน 3 ชุด ณ คณะสถาปัตยกรรมศาสตร์ มหาวิทยาลัยเชียงใหม่ พร้อมทั้งติดตั้งระบบมอนิเตอร์ค่าต่างๆดังนี้
1. มีระบบแผงโซล่าเซลล์พร้อมอุปกรณ์โครงสร้างยึด พร้อมอินเวอร์เตอร์แบบเชื่อมต่อสายส่งตัวเครื่องสามารถแสดงค่าไฟฟ้าที่ผลิตได้ ชั่วขณะ และค่าไฟฟ้าสะสม จำนวน 3 ชุด
2. อุปกรณ์วัดอุณหภูมิด้านหลังแผงโซล่าเซลล์ จำนวน 3 ชุด
3. อุปกรณ์วัดอุณหภูมิสภาวะทั่วไป จำนวน 3 ชุด
4.อุปกรณ์วัดความเข้มแสง จำนวน 3 ชุด
5 อุปกรณ์วัดค่าความชื้นสัมพัทธ์ จำนวน 3 ชุด
ซึ่งข้อมูลดังกล่าวจะต้องถูกส่งมาเข้าเครื่องรับสัญญาณ แบบไร้สาย (Wireless) และสามารถเก็บข้อมูลในเครื่องคอมพิวเตอร์ หรือเก็บข้อมูลไว้บนเวปบราวเซอร์ ซึ่งข้อมูลต่างต้องสามารถดูข้อมูลต่างๆ ผ่านเวปไซด์ได้รูปแบบการทำงานแสดงดังรูปที่

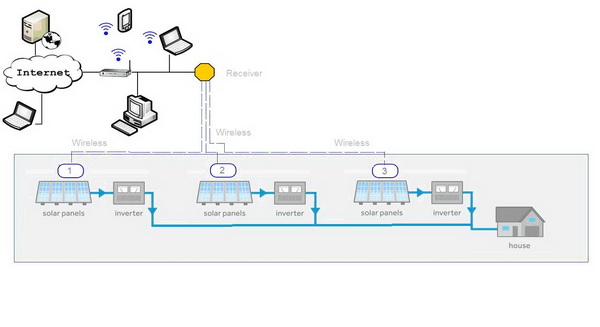

รูประบบผลิตไฟฟ้าพลังงานแสงอาทิตย์แบบเชื่อมต่อสายส่งพร้อมระบบติดตามผล ส่งข้อมูลแบบไร้สาย จำนวน 3 กิโลวัตต์ จำนวน 3 ชุด
ก่อนลงมือทำงานสิ่งสำคัญที่สุดนอกจากสำรวจพื้นที่จริงคือการเขียนไดอะแกรมของระบบบบ ให้ชัดเจน นอกจากไม่ให้ไปผิดแนวทางแล้ว ยังทำให้ทราบว่าต้องใช้อะไรในระบบบ้าง ไดอะแกรมได้ถูกออกแบบดังรูป
ไดอะแกรมการทำงานรวมของระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์ และวัดและมอนิเตอร์ข้อมูล
โครงสร้างรองรับแผงได้ถูกออกแบบให้รับกับรูปแบบโครงหลังคา ทั้ง 3 ชุดถูกติดตั้งในบริเวณเดียวกัน และหันหน้าไปในทิศทางเดียวกัน

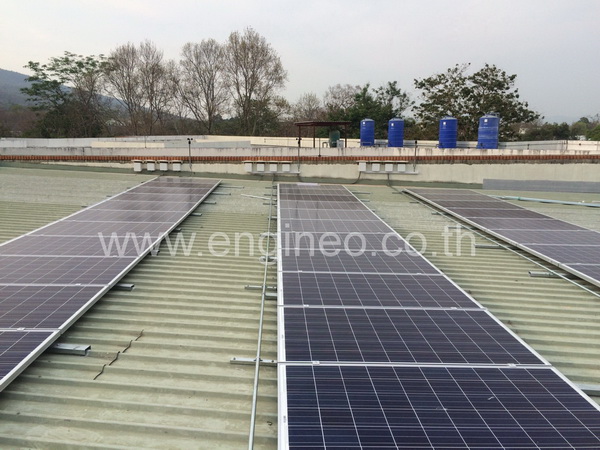

แผงโซล่าเซลล์ขนาด 3 กิโลวัตต์ จำนวน 3 ชุดถูกติดตั้งเรียบร้อย
ระบบชุดส่งข้อมูลไร้สายได้ถูกสร้างขึ้นเป็นพิเศษ โดยทีมวิศวกรของเอ็นจินีโอ เพื่อดึงข้อมูลการผลิตไฟฟ้าของอินเวอร์เตอร์ ทั้ง 3 ชุดได้ แก่ค่า การผลิตไฟฟ้าชั่วขณะ การผลิตไฟฟ้ารวม และค่ากระแสและแรงดันต่างๆ โดยข้อมูลจะถูกส่งผ่านคลื่นวิทยุ ไร้สายไปยังตัวรับข้อมูล ที่ถูกสร้าง ขึ้นเป็นพิเศษ อุปกรณ์ต่างๆ มีหน้าตาดังรูป (กล่องใส่อุปกรณ์นี้ต้องเป็นพลาสติกเท่านั้นเนื่องจากสัญญาณไม่สามารถส่งผ่านโลหะได้)
ชุดรับส่งสัญญานและรับส่งข้อมูลไปบน SERVER

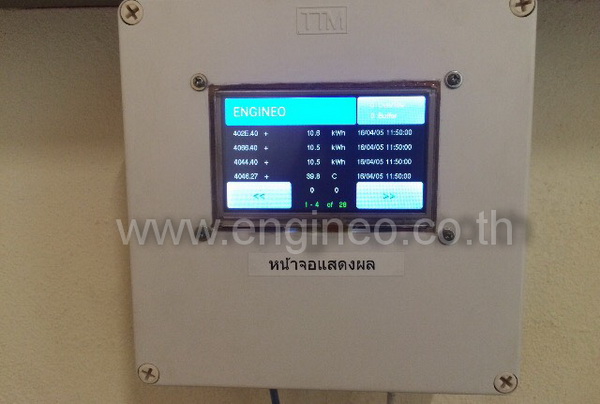

>>หน้าจอแสดงผลและรับข้อมูล<<

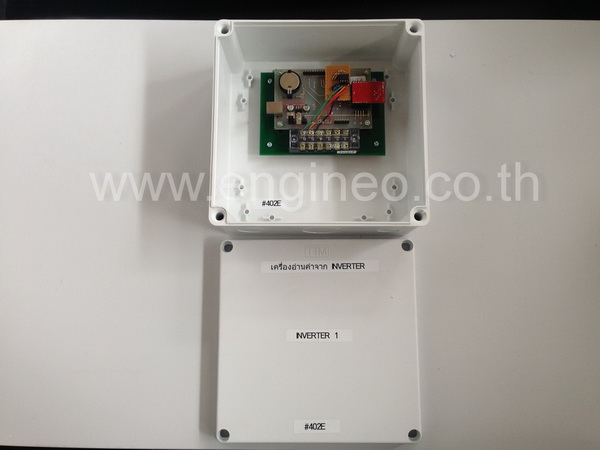

ตัวโหนดอ่านค่าการผลิตไฟฟ้าของ INVERTER

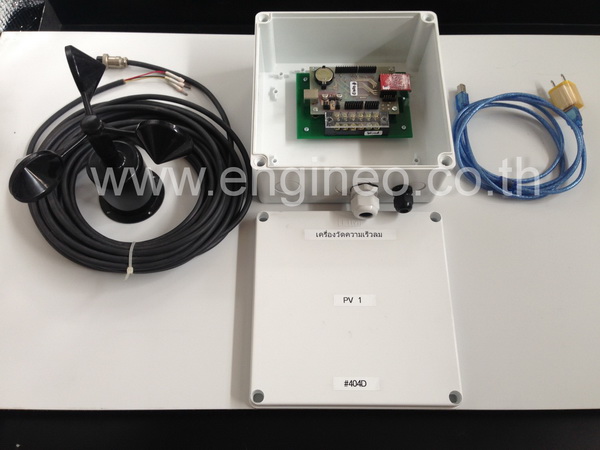

ตัวโหนดอ่านค่าความเร็วลมและทิศทางลม

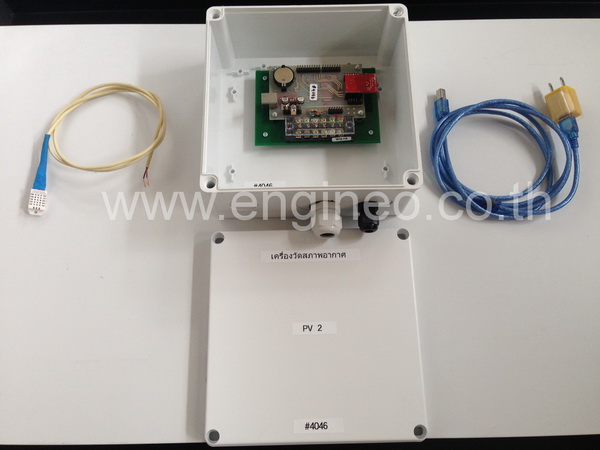

ตัวโหนดอ่านค่าอุณหภูมิ

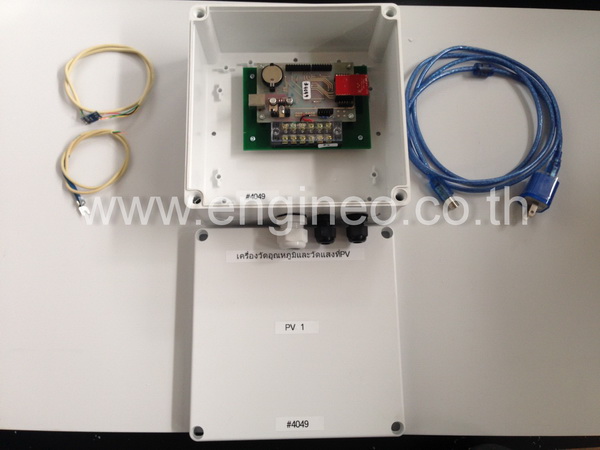

ตัวโหนดอ่านค่าอุณหภูมิใต้แผงและวัดความเข้มแสง

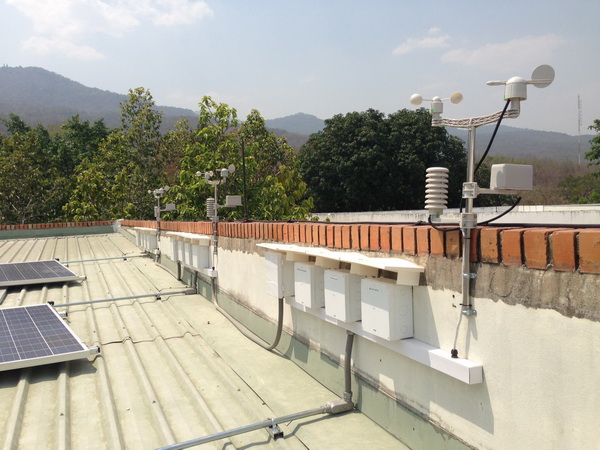

การติดตั้งชุดอ่านค่าต่างๆ ติดตั้งเครื่องวัดลม ทิศทางลม อุณหภุมิต่างๆ พร้อมทั้งความชื้น ของทั้ง 3 ชุด ไว้บริเวณใกล้เคียงกับที่ติดตั้งแผงโซล่าเซลล์
รูปแบบการติดตั้งแผงโซล่าเซลล์

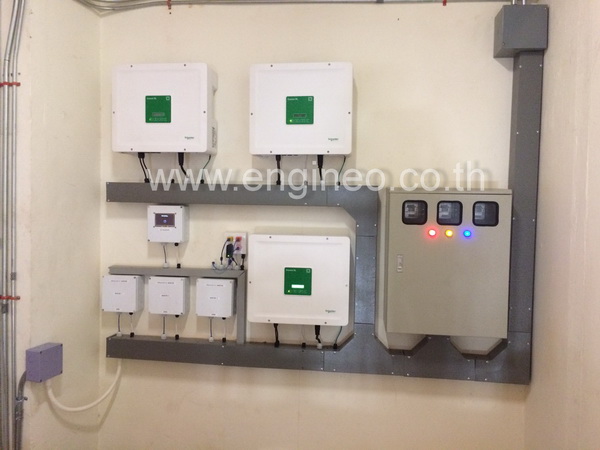

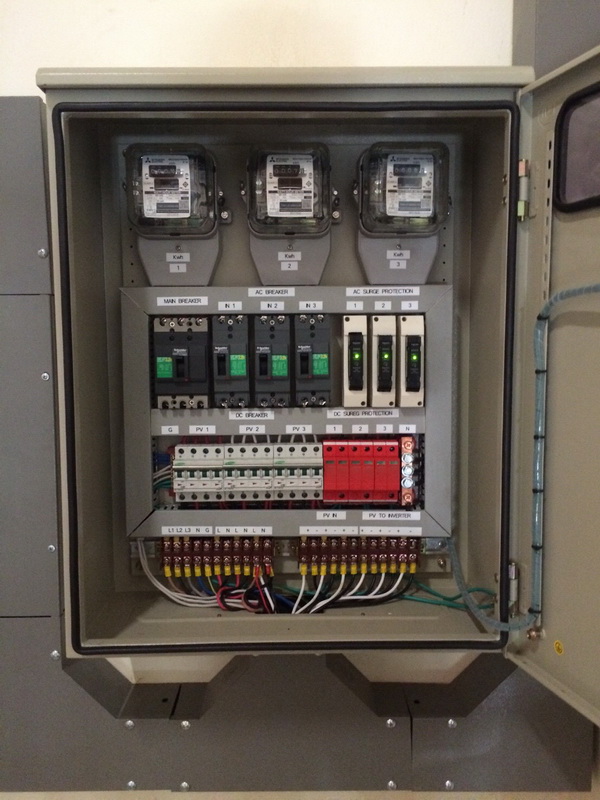

ความเรียบร้อย ภายในตู้ควบคุมนอกจากอุปกรณ์ที่ใช้มีคุณภาพ ความสวยงามและเป็นระเบียบก็เป็นส่วนหนึ่งของการทำงานระดับมืออาชีพ

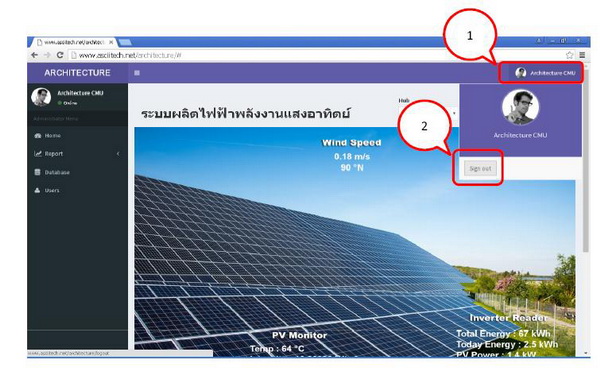

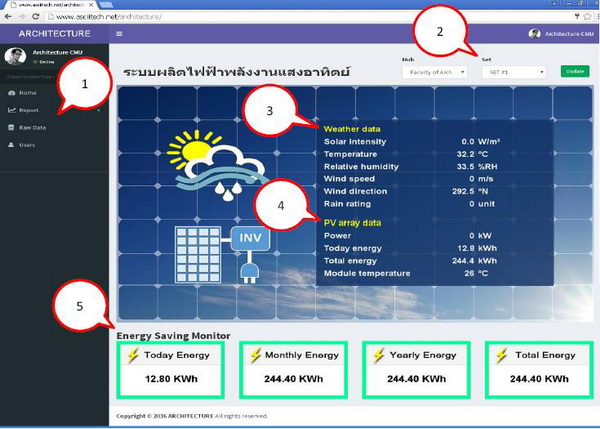

ตัวอย่างการแสดงผล เมื่อเปิดคอมพิวเตอร์ขึ้นมา เพียงแค่ป้อนระหัส ก็สามารถดูข้อมูลต่างๆ ได้โดยผ่านระบบอินเตอร์เน็ต
แสดงผลการผลิตไฟฟ้า ความเร็วลม ทิศทางลม อุณหภูมิแวดล้อม อุณหภูมิใต้แผงโซล่าเซลล์ ข้อมูลต่างๆ สำคัญในการเรียนรู้เป็นอย่างยิ่ง
นอกจากนี้ยังสามารถดูความชื้นได้อีกด้วย หากมีฝนตกก็สามารถดูปริมาณน้ำฝนได้ด้วย

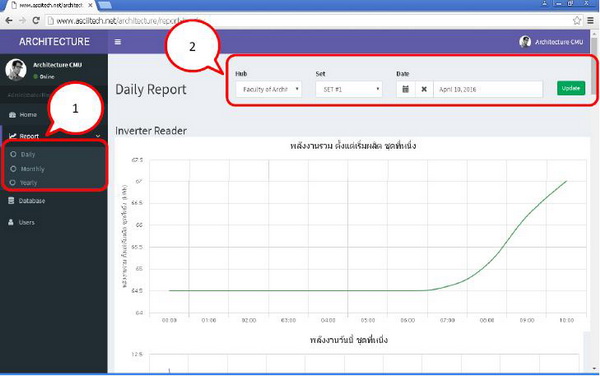

สามารถดูข้อมูลเป็นกราฟได้
เอ็นจินีโอ มีทีมวิศวกรสามารถออกแบบระบบ และสร้างอุปกรณ์เสริมต่างๆ ตามความต้องการของลูกค้า รวมถึงระบบวัด และแสดงผลข้อมูลต่างๆ เพื่อตอบโจทย์ให้กับลูกค้า จึงมั่นใจได้ว่าเราคือมืออาชีพที่ไม่เคยหยุดการพัฒนา...
By ช่างเอก engineo
